外部 etcd 集群
|
环境准备
三台服务器：
• master1: 192.168.1.220
• master2: 192.168.1.221
• master3: 192.168.1.222
每台服务器需要安装 etcd 和 kubeadm，并确保服务器时间同步，可以使用 chrony 或 ntp
1. 安装必要工具
在每台 Ubuntu 服务器上执行以下命令：
sudo apt update
sudo apt install -y chrony curl apt-transport-https
确保时间同步
sudo systemctl enable chrony && sudo systemctl start chrony
2. 下载并安装 etcd 二进制
可以从 GitHub etcd Releases 下载 etcd 的最新版本。以下以 etcd v3.5.0 为例：
ETCD_VER=v3.5.0
# 下载二进制文件
wget https://github.com/etcd-io/etcd/releases/download/v3.5.0-alpha.0/etcd-v3.5.0-alpha.0-linux-amd64.tar.gz
tar -xvf etcd-v3.5.0-alpha.0-linux-amd64.tar.gz
mkdir -p /opt/etcd/bin
sudo mv etcd-v3.5.0-alpha.0-linux-amd64/etcd* /opt/etcd/bin/
检查是否安装成功：
cd /opt/etcd/bin/
./etcd --version
3. 创建证书
在 etcd 集群中，所有节点间的通信都需要加密。你需要使用 cfssl 来生成证书。
master1安装 cfssl 和 cfssljson：
sudo apt install -y golang-cfssl
创建证书文件：
- 创建证书配置文件：
mkdir -p /opt/etcd/ssl
cd /opt/etcd/ssl
vim ca-config.json
{
"signing": {
"default": {
"expiry": "8760h"
},
"profiles": {
"kubernetes": {
"usages": ["signing", "key encipherment", "server auth", "client auth"],
"expiry": "8760h"
}
}
}
}
vim ca-csr.json
{
"CN": "etcd-ca",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"L": "Shanghai",
"O": "Kubernetes",
"OU": "System"
}
]
}
生成 CA 证书和私钥：
cfssl gencert -initca ca-csr.json | cfssljson -bare ca
为 etcd 集群生成服务器证书，创建 server-csr.json 文件:
vim server-csr.json
{
"CN": "etcd",
"hosts": [
"192.168.1.220",
"192.168.1.221",
"192.168.1.222",
"localhost"
],
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"L": "Shanghai",
"O": "Kubernetes",
"OU": "System"
}
]
}
生成服务器证书：
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -hostname="192.168.1.220,192.168.1.221,192.168.1.222,localhost" -profile=kubernetes server-csr.json | cfssljson -bare server
将生成的证书文件 ca.pem，server.pem，server-key.pem 复制到master2和 master3的 /opt/etcd/ssl/ 目录下。
4. 配置 etcd 服务
在每台服务器上创建 etcd 的 systemd 服务文件：
- 这里面的/var/lib/etcd是 etcd 数据目录，如果之前有做过 etcd 集群，需要先执行 "rm -rf /var/lib/etcd"删除这个目录

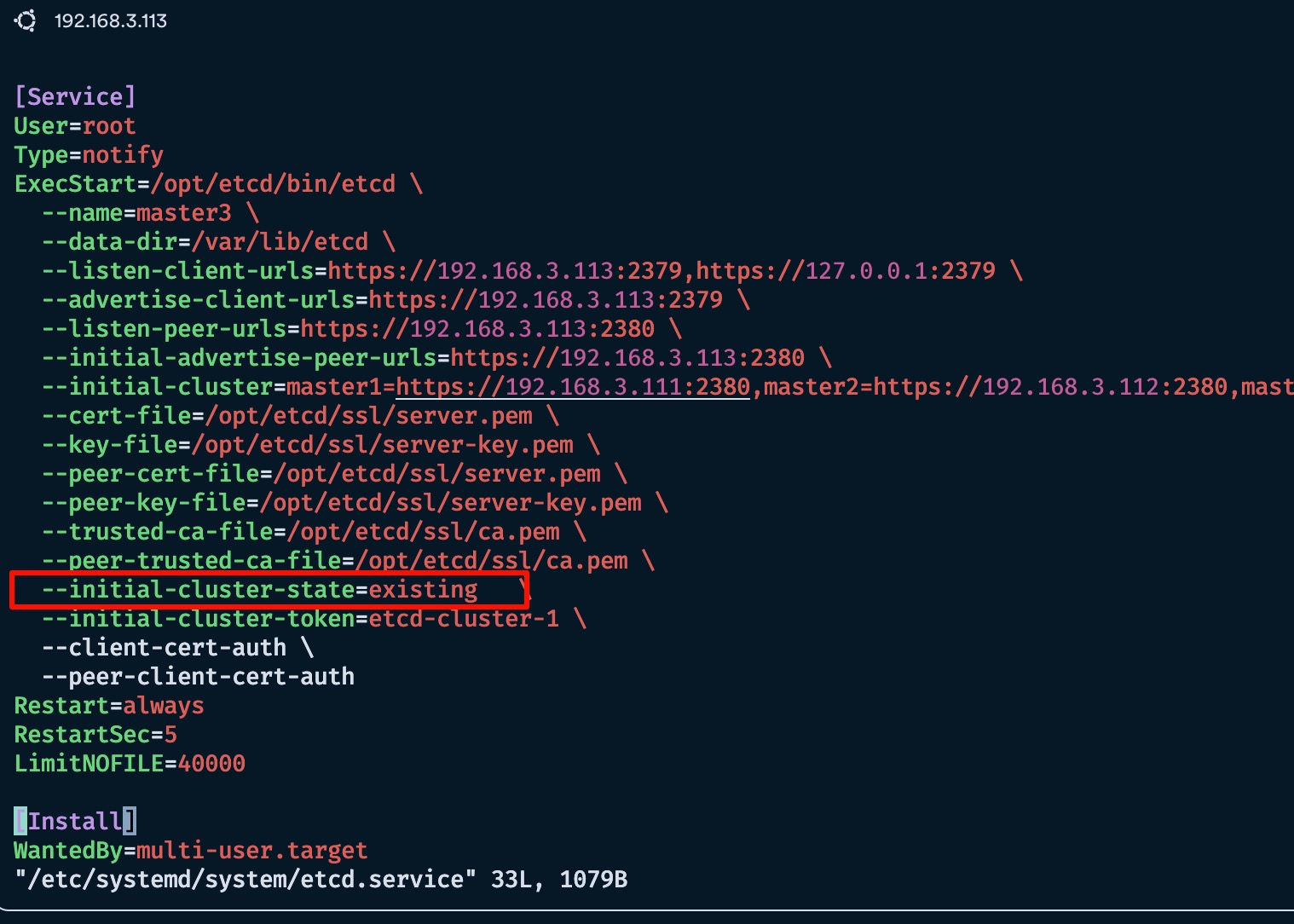

vim /etc/systemd/system/etcd.service
[Unit]
Description=etcd
Documentation=https://github.com/coreos
After=network.target
Wants=network-online.target
[Service]
Type=notify
ExecStart=/opt/etcd/bin/etcd \
--name=master1 \
--data-dir=/var/lib/etcd \
--listen-client-urls=https://192.168.1.220:2379,https://127.0.0.1:2379 \
--advertise-client-urls=https://192.168.1.220:2379 \
--listen-peer-urls=https://192.168.1.220:2380 \
--initial-advertise-peer-urls=https://192.168.1.220:2380 \
--initial-cluster=master1=https://192.168.1.220:2380,master2=https://192.168.1.221:2380,master3=https://192.168.1.222:2380 \
--cert-file=/opt/etcd/ssl/server.pem \
--key-file=/opt/etcd/ssl/server-key.pem \
--peer-cert-file=/opt/etcd/ssl/server.pem \
--peer-key-file=/opt/etcd/ssl/server-key.pem \
--trusted-ca-file=/opt/etcd/ssl/ca.pem \
--peer-trusted-ca-file=/opt/etcd/ssl/ca.pem \
--initial-cluster-state=new \
--initial-cluster-token=etcd-cluster-1 \
--client-cert-auth \
--peer-client-cert-auth
Restart=always
RestartSec=5
LimitNOFILE=40000
[Install]
WantedBy=multi-user.target
另外两个 master 也是执行相同的操作，然后需要根据具体 IP 和节点名修改 --name 和 --listen-client-urls、–advertise-client-urls、–listen-peer-urls、–initial-advertise-peer-urls 的 IP 地址。
5. 启动 etcd
在每台服务器上执行以下命令，启动 etcd：
sudo systemctl daemon-reload
sudo systemctl enable etcd
sudo systemctl start etcd
确认 etcd 是否正常运行：
sudo systemctl status etcd

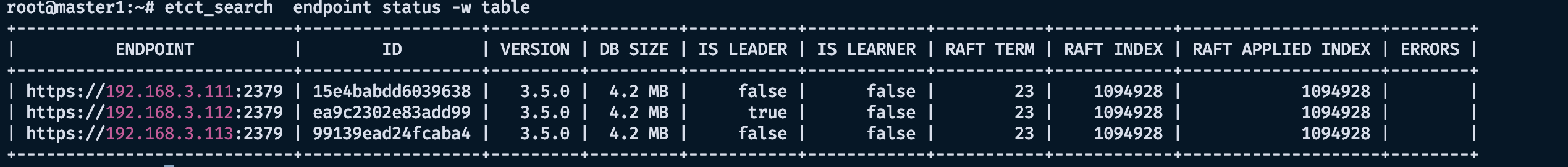

可以使用 etcdctl 检查集群状态：
ETCDCTL_API=3 /opt/etcd/bin/etcdctl --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/server.pem --key=/opt/etcd/ssl/server-key.pem --endpoints="https://192.168.1.220:2379,https://192.168.1.221:2379,https://192.168.1.222:2379" endpoint status -w table
6. 初始化 kubeadm
etcd集群配置完毕后，就可以进行 kubeadm 初始化了
先在所有 master 上执行 kubeadm reset
然后在 master1上面创建 kubeadm-config.yaml
apiVersion: kubeadm.k8s.io/v1beta3
bootstrapTokens:
- groups:
- system:bootstrappers:kubeadm:default-node-token
token: abcdef.0123456789abcdef
ttl: 24h0m0s
usages:
- signing
- authentication
kind: InitConfiguration
localAPIEndpoint:
advertiseAddress: 192.168.1.223 # Master节点的IP
bindPort: 6443
nodeRegistration:
criSocket: /var/run/dockershim.sock
imagePullPolicy: IfNotPresent
name: master1
taints: null
---
apiVersion: kubeadm.k8s.io/v1beta3
kind: ClusterConfiguration
controlPlaneEndpoint: 192.168.1.223:6443 # VIP地址
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
kubernetesVersion: 1.23.0
networking:
dnsDomain: cluster.local
serviceSubnet: 10.96.0.0/12
podSubnet: 10.2.0.0/16
apiServer:
certSANs:
- 192.168.1.222 # etcd 节点的 IP
- 192.168.1.221
- 192.168.1.220
- 192.168.1.223 # VIP 地址
etcd:
external: # 使用外部 etcd 集群
endpoints:
- "https://192.168.1.222:2379"
- "https://192.168.1.221:2379"
- "https://192.168.1.220:2379"
caFile: "/opt/etcd/ssl/ca.pem" # etcd CA证书路径
certFile: "/opt/etcd/ssl/server.pem" # etcd客户端证书
keyFile: "/opt/etcd/ssl/server-key.pem" # etcd客户端密钥
imageRepository: registry.aliyuncs.com/google_containers
---
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: ipvs
然后初始化 kubeadm
kubeadm init --config kubeadm-config.yaml
etcd 备份步骤
可以使用 etcdctl 命令行工具进行备份。备份时，建议使用 snapshot 命令创建快照。
1. 备份命令
以下是创建 etcd 快照的命令：
ETCDCTL_API=3 etcdctl snapshot save /备份文件的目录/backup.db \
--endpoints=https://192.168.1.220:2379,https://192.168.1.221:2379,https://192.168.1.222:2379 \
--cacert=/opt/etcd/ssl/ca.pem \
--cert=/opt/etcd/ssl/server.pem \
--key=/opt/etcd/ssl/server-key.pem
2. 恢复备份
当需要从备份中恢复 etcd 时，可以使用 snapshot restore 命令：
ETCDCTL_API=3 etcdctl snapshot restore /备份文件的目录/backup.db \
--name=etcd-node1 \
--initial-cluster=etcd-node1=https://192.168.1.220:2380,etcd-node2=https://192.168.1.221:2380,etcd-node3=https://192.168.1.222:2380 \
--initial-cluster-token=etcd-cluster-1 \
--initial-advertise-peer-urls=https://192.168.1.220:2380 \
--data-dir=/var/lib/etcd
3. 定期自动备份
为了确保备份的持续有效性，建议使用 cron 定期备份 etcd 数据。例如，每天凌晨 3 点自动备份：
0 3 * * * ETCDCTL_API=3 etcdctl snapshot save /path/to/backup-$(date +\\%Y\\%m\\%d).db \
--endpoints=https://192.168.1.220:2379,https://192.168.1.221:2379,https://192.168.1.222:2379 \
--cacert=/opt/etcd/ssl/ca.pem \
--cert=/opt/etcd/ssl/server.pem \
--key=/opt/etcd/ssl/server-key.pem
